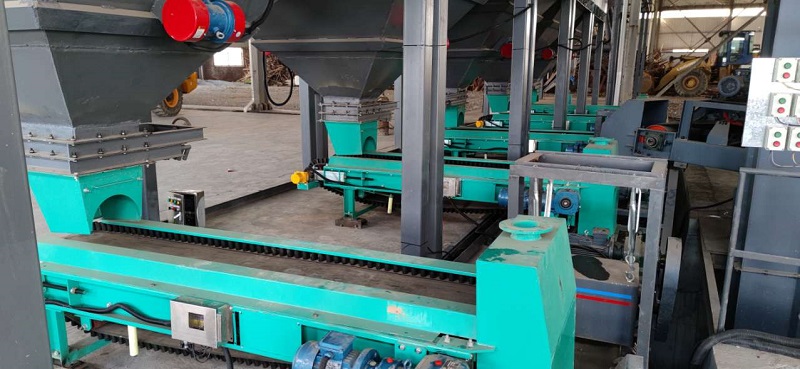

定量给料皮带秤是一种自动输送、动态计量称重和自动控制配料系统，被广泛应用于矿山、煤炭、化工、水泥等行业。在皮带输送机输送机械结构基础上，增加了电子皮带秤动态称重和自动控制系统，实现了电子皮带秤的调节自动化，在皮带输送机输送固体散料物料过程中对物料进行连续自动称重，同时它可以根据既定的参数值改变控制电机的速度达到相应的改变皮带速度，完成定量控制，能够完成生产配料工作。

定量给料皮带秤的结构模块主要分为：完成输送的输送模块、完成动态称重的电子皮带秤模块以及完成定量控制的控制模块，不同模块也有联系，相互作用共同完成了定量给料皮带秤的各种功能作用。

（1）输送模块

定量给料皮带秤的输送模块主要包括各种机械结构，部件较多，主要有电机、减速机、辊筒、托辊、皮带、裙板、皮带张紧装置、皮带清扫装置等。这些部件均根据生产现场实况进行定制，电机是物料输送的动力，电机需达到或超过应用的功率要求，变频电机一般要求达到定量给料皮带秤量程比或流量变化范围；减速机更多依赖于应用细节，如皮带宽度、物料剖面、输送机长度、物料的体积密度、以及电机功率等条件；定量给料皮带秤的辊筒有加保护层，保证匀速不打滑；托辊用来支撑皮带，托辊要运转灵活、径向跳动小，托辊要满足可靠输送的相关标准；皮带要耐磨耐用，不同物料特性应选择不同材质皮带，一般来说，定量给料皮带秤采用尺寸准确、两侧边长相等的环形皮带；自动张紧装置可维持皮带张力恒定，自动清扫装置保持皮带清洁，这些都有助于物料稳定输送和维持计量稳定性。当然，还有许多其他装置，如当挡料板等，共同完成物料持续、稳定输送。

（2）动态称重模块

定量给料皮带秤采用电子皮带秤动态称重方式，称重桥架、称重传感器、速度传感器以及仪表。称重桥架是承重结构，称重传感器采用与皮带秤通用的数字式称重传感器，抗干扰能力强，计量精准度高。定量给料皮带秤仪表采用智能化页面，操作简单，功能丰富，嵌入控制软件，实现对给料皮带秤的参数设定等。

（3）自动控制模块

定量给料皮带秤采用PLC控制器实现自动控制，集成模拟量输入输出通道、开关量输入通道等，同时提供配套的称重软件。PLC与DCS系统连接，控制仪表集成在控制柜内，实现集中操作管理，分散控制。通过软件组态实现配料功能，可靠性高、组态方式灵活，通信方式多样，性价比高，特别适合定量给料皮带秤台数多、与工艺过程联系紧密的场合。

定量给料皮带秤是一种综合型的技术设备，不同的组成模块共同实现了各种功能，在实现自动化生产中发挥着重要作用。
