井下排水自动化监控系统的功能

1、数据自动采集与检测

利用各种数据采集装置对排水系统及设备进行检测、采集，包括：水仓水位、电机工作电流和电压、水泵的流量和轴温、电机温度、水泵吸水管真空度、水泵出水口压力及轴振动的前度和烈度，以及电动闸阀、真空泵、电动求的状态等。

2、三种控制工作方式

系统具有自动、手动和检修房中工作方式。自动方式下，由PLC检测水位、压力以及有关数据信号，自动完成水泵运行，无需人工参与操作。手动工作方式时，工作人员操作，PLC提示操作人员完成已选水泵的启停和监控工作。检修方式为故障检修以及试车时使用，当某台水泵故障时，自动退出运行，并发出声光报警，设备检修时，现场操作箱和监控软件组态画面具有检修按钮，防止其他人误操作，保证系统安全可靠。

3、结合用电时段自动控制

井下排水负荷大，用电量也比较大，结合不同用费时段进行水泵启停控制、排水，可以有效降低水泵能耗，节省开支。

4、运行时间和流量的统计

为了保证各水泵的运行时间基本一致，避免某台水泵过度运行造成损耗，系统自动累计水泵的运行时间，在设备投入自动的情况下，系统每次都会自动投入使用时间最少的泵。为了更好的分析系统效率，自动累计流量值和电机的功率输出。

5、完善的保护功能

井下排水自动化监控系统针对排水设备具有完善的保护功能，包括启动保护、超温保护、振动保护、电机故障、液位报警，当发现水泵故障或异常时，系统自动发出声光报警，同时监控中心组态软件显示报警和故障信息，PLC根据情况自动完成水泵的切换。

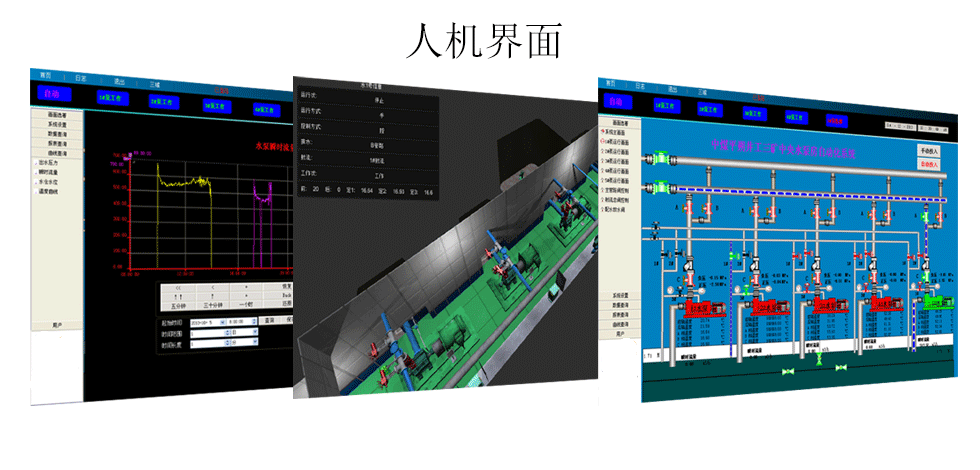

6、上位机动态画面显示

井下排水自动化监控系统监控中心上位机采用组态显示，动态实时显示井下排水系统模拟画面、参数显示、报表显示、报警信息等，实时准确显示井下排水系统实况，实时对执行机构进行操作。系统自动生产实时和历史数据报表，如模拟图、趋势图等。

井下排水自动化监控系统是保障煤矿安全正常生产的重要措施，是建设数字化矿山的重要组成部分，它具有完善的组成结构和强大的系统功能，随着煤矿行业的发展，系统也会不断升级。
