一文带你了解定量给料机的结构组成及部件作用

您的位置: 首页>新闻中心>常见问答

时间：2020-07-13 03:46:04 作者：国诺信科

定量给料机是生产型企业重要的生产计量控制设备，在生产中，它对散状物料一边输送计量，一边控制给料。

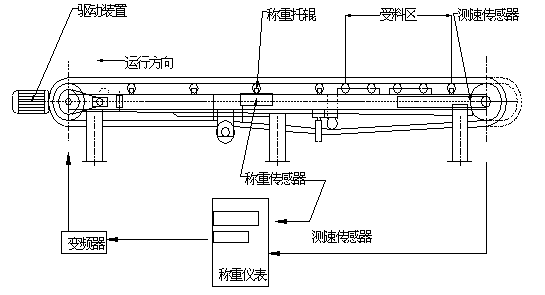

定量给料机大概工作原理为：定量给料机通过称架下方的称重传感器对经过皮带的物料进行测量，得到物料的重量。通过装在尾部的测速传感器测量给料速度，速度传感器的脉冲输出正比于皮带速度。速度信号与重量信号一起送入皮带给料机控制器，产生并显示瞬时流量。给料控制器将该流量与设定流量进行比较，由控制器输出信号控制变频器带动电机进行调速，实现定量给料的要求。

从定量给料机的工作原理和流程可以看出，它不仅关系到生产的产量，其控制的精准度和效果直接关系到生产的质量。所以，了解定量给料机的基本知识，了解其结构方便日常使用和维护，以保证定量给料机正常工作，生产能够正常进行。

一、定量给料机的组成部件

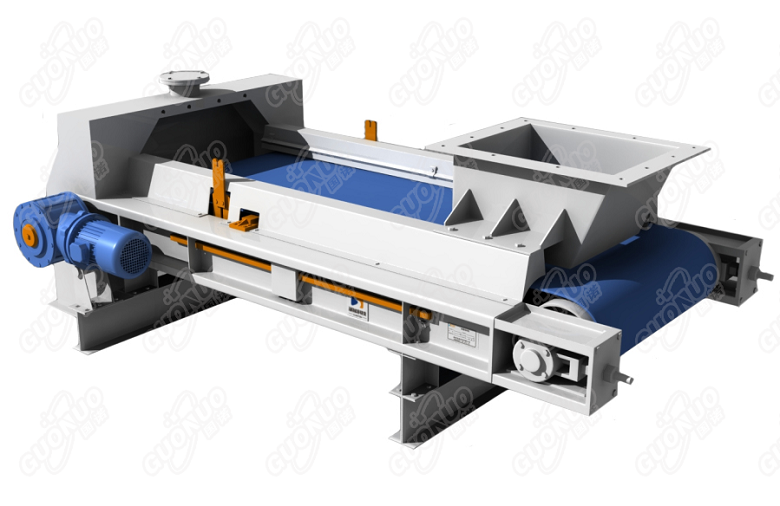

定量给料机主要由两大部分组成，即机械部分和电气部分。其中，机械部分包括称架、校验装置、防跑偏装置、头部刮板、内外清扫装置、张紧装置、配料秤的密封罩、支撑架、胶带、托辊、滚筒、结构件（卸料漏斗、拖料漏斗及手动调节阀门等）及减速机。

定量给料机的电气部分包括称重传感器、速度传感器、控制器、变频器、调速电机、现场转换开关、现场开停按钮及指示灯、接线盒及连接电缆（称重传感器、速度传感器与控制器之间的连接）和通讯连接设施（控制器与上位机DCS之间的连接）。

二、定量给料机部件的功能
定量给料机的机械部分像是人体的骨骼，是定量给料机直观的外在结构条件。
1、滚筒：滚筒分为主动滚筒和从动滚筒，主动滚筒由减速机电机拖动，进而带动皮带转动；从动滚筒通过调节张紧滑座的螺丝，改变从动滚筒的位置，可以调节皮带的张紧和跑偏。
2、十字簧片：为秤体和称量框架的支点。
3、张紧装置：可调节皮带张紧和跑偏的装置，使皮带保持一定的张紧度，并使皮重在很小的范围内变化，以减少皮带张紧对计量称重的影响。
4、下料斗：调节料斗上的闸门开度和开口形状，可改变皮带上的料层厚度和形状。
5、清扫装置：用于清扫皮带两个面上粘附的物料，减少人工维护。
6、减速机：定量给料机的驱动装置

定量给料机的电气部分更像是人体的器官元件，是让整个定量给料机工作起来的必要条件，直接决定了计量控制的性能和精准度。
1、称重传感器：感受皮带上输送物料的重量，并且转换成电信号传输给定量给料机的控制器，称重传感器的灵敏度直接关系到称重结果的精准度。
2、测速传感器：测量皮带的速度，并将信号传输给控制器。速度信号和重量信号一起，才能够得到瞬时流量。
3、控制器：控制皮带的运行速度，控制与给料设备。

定量给料机的计量控制精准度及性能，不是简单的由机械部分或电气部分，甚至哪个部件能够决定的，而是相辅相成、互相协调的结果。了解定量给料机的组成部件及作用，有利于提高维护使用效率，遇到问题时能够判断相应的部件异常，进行有目标的排查和解决。
